粉煤灰专用型分级机系统装置，包括由一级气灰分离器、高效分级机、二级气灰分离器、离心风机、卸料器、风门、罗茨风机、连续输送泵、管道、压力变送器、电控系统等组成。

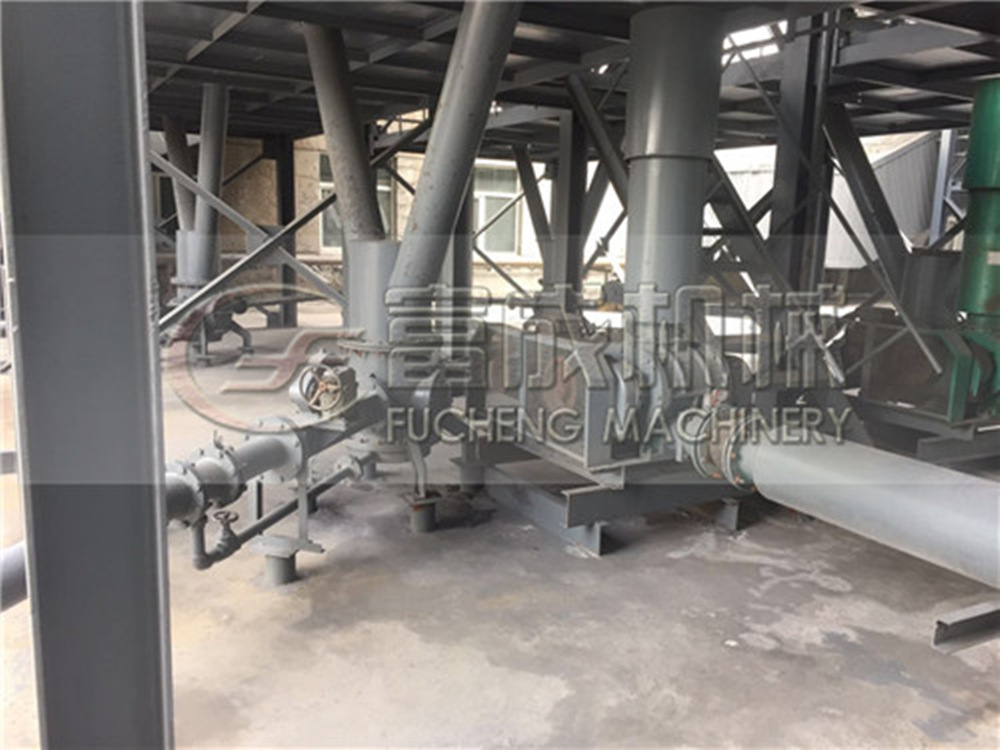

其中采用气力输送泵进料，原灰库下料口接手动检修阀、气动闸阀至连续输送泵，罗茨风机提供气源，通过管道输送至气灰分离器，粗粉落至高效分级机，细粉进入二级分离器精选。

高效分选机采用涡流分离技术，粗粒子旋转产生的离心力能克服涡流区的负压而被甩向壁面捕获，从粗灰出口排走；细粒子则被涡流区的负压吸入，从细灰出口卷走，从而达到粗、细颗粒分离的效果。调节二次风进口的流量，可以提高分级效率。

与现有技术相比，本实用型具有以下优点：

a 、进料采用正压连续输送泵

b、 高效粉煤灰分级机

采用静态进料方式，分级机设计先进，结构新颖，调节手段完整，可适应各种不同工况、不同浓相、不同粒径的粉煤灰分选加工，设备运行稳定、可靠。分选效率高，分选效果好，合格灰（Ⅰ. Ⅱ级灰）的收集率可达8０％以上。设备内部防冲刷设计，采用镶嵌耐磨陶瓷片延长了设备使用寿命，主机可保修五年以上。

c、一、二级气灰分离器器

采用自然沉降、旋风技术，与同类产品相比，具有产量高、分离效率高、无尘作业、安装容易、维护方便、占地少等特点。

d、离心风机

离心风机就近库顶布置，能耗小，系统总体能耗减少
